কি স্নেইডার ILM1001P01A0000 কে একটি ব্যবহারিক সমন্বিত সার্ভো সমাধান করে?

আধুনিক মেশিন অটোমেশনে, গতি কর্মক্ষমতা একা মোটর শক্তির চেয়ে বেশি নির্ভর করে। ইঞ্জিনিয়ারদের ক্যাবিনেটের স্থান, তারের জটিলতা, প্রতিক্রিয়া সঠিকতা, ইনস্টলেশন প্রয়োজনীয়তা, ঘূর্ণন সঁচারক বল ক্ষমতা, এবং দীর্ঘমেয়াদী সেবাযোগ্যতা. দস্নাইডার ILM1001P01A0000একটি সার্ভো একত্রিত করে এই চ্যালেঞ্জ মোকাবেলা করে মোটর এবং ইন্টিগ্রেটেড ড্রাইভ আর্কিটেকচারকে একটি ফিল্ড-মাউন্ট করা মোশন কম্পোনেন্টে।

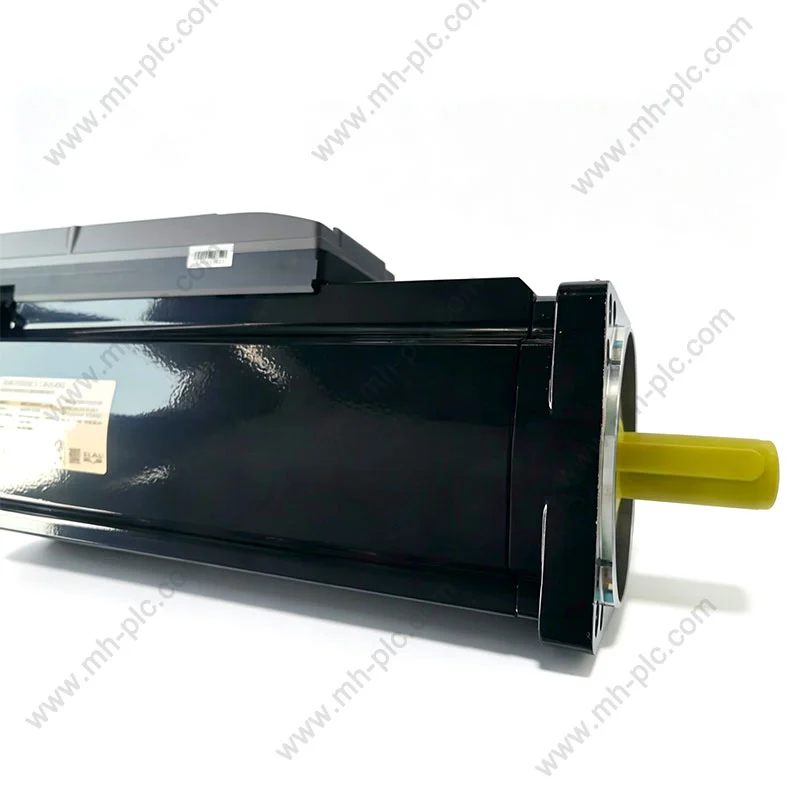

স্নাইডার ILM1001P01A0000 বোঝা

স্নাইডার ILM1001P01A0000 কেবল একটি প্রচলিত স্বতন্ত্র সার্ভো মোটর নয়। এটি Lexium 62 ILM পরিবারের অন্তর্গত এবং মোটরের সাথে ড্রাইভ ইলেকট্রনিক্সকে একীভূত করে, মোশন কম্পোনেন্টটিকে মেশিন মেকানিজমের কাছাকাছি অবস্থান করার অনুমতি দেয় সমস্ত ড্রাইভ ইলেকট্রনিক্স একটি কেন্দ্রীয় নিয়ন্ত্রণ ক্যাবিনেটের ভিতরে থাকা প্রয়োজন। স্নাইডার ইলেকট্রিক একটি 100 মিমি মোটর সহ একটি সমন্বিত ড্রাইভ হিসাবে ডিভাইসটিকে চিহ্নিত করে৷ ফ্ল্যাঞ্জ, একক মোটর স্ট্যাক, মসৃণ শ্যাফ্ট, SinCos একক-টার্ন প্রতিক্রিয়া, এবং কোন ব্রেক নেই।

এই স্থাপত্যটি মডুলার মেশিনের জন্য বিশেষভাবে মূল্যবান হতে পারে। এর পরিবর্তে একটি ঐতিহ্যগত মোটর-প্লাস-ক্যাবিনেট-ড্রাইভ ব্যবস্থার চারপাশে প্রতিটি গতি অক্ষের নকশা করা, মেশিন নির্মাতারা স্বতন্ত্র মেশিন মডিউলের কাছাকাছি গতি উপাদান বিতরণ করতে পারেন। ফলাফল একটি ক্লিনার মেশিন আর্কিটেকচার এবং সম্ভাব্য সহজ সম্প্রসারণ হতে পারে যখন বেশ কয়েকটি স্বাধীন অক্ষ প্রয়োজন।

এক নজরে কী স্পেসিফিকেশন

একটি প্রতিস্থাপন সার্ভো নির্বাচন করার সময় সঠিক প্রযুক্তিগত সনাক্তকরণ প্রথম পদক্ষেপ উপাদান নিম্নলিখিত বৈশিষ্ট্যগুলি প্রস্তুতকারকের পণ্য ডেটার উপর ভিত্তি করে এবং প্রযুক্তিগত ডকুমেন্টেশন সমর্থন করে।

স্পেসিফিকেশন সর্বদা সর্বশেষ প্রস্তুতকারকের ডকুমেন্টেশনের বিরুদ্ধে যাচাই করা উচিত এবং ইনস্টলেশনের আগে সঠিক মেশিন কনফিগারেশন।

কিভাবে ইন্টিগ্রেটেড সার্ভো আর্কিটেকচার সাহায্য করে

প্রচলিত সার্ভো সিস্টেমগুলি সাধারণত ড্রাইভ থেকে মোটরকে আলাদা করে। এই ব্যবস্থা অত্যন্ত ভাল কাজ করতে পারে, তবে এটির জন্য যথেষ্ট ক্যাবিনেট স্পেস, পাওয়ার ক্যাবলিংয়ের প্রয়োজন হতে পারে, ফিডব্যাক ওয়্যারিং, এবং অতিরিক্ত ইঞ্জিনিয়ারিং কাজ যখন একটি মেশিনে অনেকগুলি অক্ষ থাকে।

ILM আর্কিটেকচার সরাসরি ড্রাইভের সাথে একীভূত করে একটি ভিন্ন পদ্ধতি গ্রহণ করে সার্ভো মোটর। মডুলার যন্ত্রপাতির জন্য, এটি গতি হার্ডওয়্যারের পরিমাণ কমাতে পারে যে প্রধান বৈদ্যুতিক ক্যাবিনেটের মধ্যে ঘনীভূত করা আবশ্যক.

ওয়্যারিং, ক্যাবিনেটের ভলিউম এবং ইনস্টলেশনের সময় প্রকৃত হ্রাস নির্ভর করে সম্পূর্ণ সিস্টেম ডিজাইন। এই সুবিধাগুলি তাই মেশিন স্তরে মূল্যায়ন করা উচিত, শুধুমাত্র মোটর স্পেসিফিকেশন থেকে অনুমান না করে।

সাধারণ গতি-নিয়ন্ত্রণ সমস্যা এটি সমাধান করতে পারে

একটি সার্ভো মোটর বাছাই মেশিনের সমস্যাগুলির সাথে শুরু হওয়া উচিত একটি দিয়ে নয় ক্যাটালগ নম্বর। বেশ কিছু পুনরাবৃত্ত সমস্যা সমন্বিত সার্ভো প্রযুক্তিকে আকর্ষণীয় করে তোলে আধুনিক সরঞ্জাম নির্মাতাদের জন্য।

1. সীমিত বৈদ্যুতিক মন্ত্রিসভা স্থান:অনেক সার্ভো অক্ষ সহ মেশিনগুলি দ্রুত মূল্যবান ক্যাবিনেট ভলিউম গ্রাস করতে পারে। ক ডিস্ট্রিবিউটেড আর্কিটেকচার কিছু গতি কার্যকারিতাকে অক্ষের কাছাকাছি নিয়ে যেতে সাহায্য করতে পারে।
2. জটিল মোটর-ড্রাইভ ওয়্যারিং:ঐতিহ্যগত সিস্টেমে পৃথক মোটর শক্তি, প্রতিক্রিয়া, এবং নিয়ন্ত্রণ সংযোগ জড়িত থাকতে পারে। একটি সঠিকভাবে ইঞ্জিনিয়ারড ইন্টিগ্রেটেড আর্কিটেকচার সামগ্রিক জটিলতা কমাতে পারে সংযোগ কৌশল।
3. কঠিন মডুলার মেশিন সম্প্রসারণ:মেশিনগুলির প্রায়শই ঐচ্ছিক স্টেশন বা অতিরিক্ত গতি মডিউল প্রয়োজন। একটি বিতরণ করা হয়েছে সার্ভো আর্কিটেকচার আরও নমনীয় যান্ত্রিক বিন্যাস সমর্থন করতে পারে।
4. অবস্থানের অসঙ্গতি:নিয়ন্ত্রিত গতির জন্য নির্ভরযোগ্য প্রতিক্রিয়া অপরিহার্য। ILM1001P01A0000 একটি ব্যবহার করে পরম একক-টার্ন SinCos Hiperface প্রতিক্রিয়া সিস্টেম।
5. প্রতিস্থাপন অনিশ্চয়তা:শ্যাফ্ট, ব্রেক, ফিডব্যাক, পাওয়ার, পরীক্ষা না করেই একই রকমের মোটর কেনা এবং মাউন্ট স্পেসিফিকেশন সামঞ্জস্য সমস্যা হতে পারে.

কার্যকারিতা বৈশিষ্ট্য যা অনুশীলনে গুরুত্বপূর্ণ

স্নাইডার ILM1001P01A0000 এর সবচেয়ে গুরুত্বপূর্ণ বৈশিষ্ট্যগুলির মধ্যে একটি হল শক্তি, টর্ক, গতি এবং প্রতিক্রিয়ার মধ্যে সম্পর্ক। ইউনিটটি 600 ওয়াট নামমাত্র প্রদান করে আউটপুট পাওয়ার এবং 3000 আরপিএম এর নামমাত্র গতি। এর নামমাত্র টর্ক হল 1.9 N·m, যখন একটানা স্টল টর্ক 2.5 N·m এবং পিক স্টল টর্ক 9.6 N·m এ নির্দিষ্ট করা হয়েছে।

এই পরিসংখ্যানগুলিকে বিনিময়যোগ্য অপারেটিং রেটিং হিসাবে ব্যাখ্যা করা উচিত নয়। জন্য উদাহরণস্বরূপ, পিক টর্ক ক্ষমতার মানে এই নয় যে একটি মেশিন ক্রমাগত কাজ করতে পারে 9.6 N·m এ প্রকৃত ডিউটি চক্র, ত্বরণ প্রোফাইল, তাপীয় অবস্থা এবং গতি কন্ট্রোলার সেটিংস একটি নির্দিষ্ট অ্যাপ্লিকেশন উপযুক্ত কিনা তা নির্ধারণ করে।

প্রতিক্রিয়া আরেকটি গুরুত্বপূর্ণ বিবেচনা. মডেলটি একটি পরম একক-টার্ন ব্যবহার করে 128 পিরিয়ড সহ SinCos Hiperface ফিডব্যাক সিস্টেম। এই প্রতিক্রিয়া আর্কিটেকচার হয় বিশেষ করে অ্যাপ্লিকেশনগুলির জন্য প্রাসঙ্গিক যেখানে নিয়ন্ত্রিত অবস্থান এবং গতি প্রতিক্রিয়া মেশিন পারফরম্যান্সের কেন্দ্রবিন্দু।

উপযুক্ত শিল্প অ্যাপ্লিকেশন

যেহেতু ILM1001P01A0000 PacDrive 3 ইকোসিস্টেমের অংশ, এটি বিশেষ করে স্বয়ংক্রিয় যন্ত্রপাতির সাথে প্রাসঙ্গিক যার জন্য সমন্বিত সার্ভো মোশন প্রয়োজন। সঠিক উপযুক্ততা সম্পূর্ণ নিয়ামক এবং মেশিন আর্কিটেকচার উপর নির্ভর করে।

মডেলটিকে স্বয়ংক্রিয়ভাবে প্রতিটি মেশিনের জন্য উপযুক্ত বলে মনে করা উচিত নয় বিভাগ অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং অপরিহার্য, বিশেষ করে উল্লম্ব জন্য অক্ষ, উচ্চ-জড়তা লোড, উচ্চ-চক্রের যন্ত্রপাতি, বা অস্বাভাবিক যান্ত্রিক পরিবেশ বা তাপীয় অবস্থা।

ইনস্টলেশন এবং ইন্টিগ্রেশন বিবেচনা

একটি সফল ইনস্টলেশন যান্ত্রিক সামঞ্জস্য দিয়ে শুরু হয়। ILM1001P01A0000 একটি 100 মিমি মোটর ফ্ল্যাঞ্জ এবং একটি 19 মিমি শ্যাফ্ট ব্যাস ব্যবহার করে, যার দৈর্ঘ্য 40 মিমি শ্যাফ্ট। মাউন্টিং ব্যবস্থায় চারটি মাউন্টিং গর্ত রয়েছে।

• যান্ত্রিক ইনস্টলেশনের আগে মোটর ফ্ল্যাঞ্জের মাত্রা নিশ্চিত করুন।
• কাপলিং বা ট্রান্সমিশনের বিরুদ্ধে 19 মিমি শ্যাফ্টের ব্যাস পরীক্ষা করুন।
• খাদ দৈর্ঘ্য এবং উপলব্ধ যান্ত্রিক ছাড়পত্র নিশ্চিত করুন.
• মাউন্টিং-হোল প্যাটার্ন এবং ফাস্টেনার প্রয়োজনীয়তা যাচাই করুন।
• নিশ্চিত করুন যে অ্যাপ্লিকেশনটির জন্য হোল্ডিং ব্রেক প্রয়োজন নেই।
• প্রতিক্রিয়া এবং নিয়ন্ত্রণ-সিস্টেম সামঞ্জস্য যাচাই করুন।
• সম্পূর্ণ গতি সিস্টেমের রেট সরবরাহ প্রয়োজনীয়তা পরীক্ষা করুন.
• তাপমাত্রা, দূষণ এবং আর্দ্রতা সহ পরিবেশগত অবস্থার পর্যালোচনা করুন।
• উপযুক্ত তার, সংযোগকারী, গ্রাউন্ডিং এবং প্রতিরক্ষামূলক ব্যবস্থা ব্যবহার করুন।

মডেল একটি হোল্ডিং ব্রেক ছাড়া নির্দিষ্ট করা হয়. এই জন্য বিশেষ করে গুরুত্বপূর্ণ উল্লম্ব অক্ষ বা অ্যাপ্লিকেশন যেখানে একটি লোড স্থির থাকতে হবে যখন সার্ভো পাওয়ার সরানো হয়। এই ধরনের ক্ষেত্রে, মেশিন ডিজাইনার একটি স্বাধীন কিনা তা নির্ধারণ করতে হবে যান্ত্রিক হোল্ডিং সমাধান বা একটি ভিন্ন মোটর কনফিগারেশন প্রয়োজন।

সঠিক বৈদ্যুতিক জন্য স্নাইডারের পণ্য ডকুমেন্টেশনের সাথে পরামর্শ করা উচিত, যান্ত্রিক, কমিশনিং, এবং নিরাপত্তা প্রয়োজনীয়তা ইনস্টলেশনের জন্য প্রযোজ্য।

অর্ডার করার আগে কি চেক করবেন

প্রতিস্থাপন প্রকল্প প্রায়ই ব্যর্থ হয় কারণ ক্রেতা শুধুমাত্র অংশ নম্বর নিশ্চিত করে এবং শারীরিক চেহারা। একটি ভাল ক্রয় প্রক্রিয়া সম্পূর্ণ কনফিগারেশন যাচাই করে।

প্রাপ্যতা অঞ্চল এবং বিতরণ চ্যানেল দ্বারা পরিবর্তিত হতে পারে। স্নাইডার ইলেকট্রিক এর বর্তমান পণ্য তালিকা এই মডেলটিকে মার্কিন যুক্তরাষ্ট্রে একটি নন-স্টক পণ্য হিসাবে চিহ্নিত করে। বিতরণ প্রসঙ্গে, তাই ক্রেতাদের বর্তমান লিড টাইম এবং আঞ্চলিক নিশ্চিত করা উচিত তাৎক্ষণিক স্টক অনুমান করার পরিবর্তে প্রাপ্যতা।

রক্ষণাবেক্ষণ এবং নির্ভরযোগ্যতা বিবেচনা

সার্ভো সিস্টেমগুলি যথার্থ গতির উপাদান, তাই প্রতিরোধমূলক রক্ষণাবেক্ষণে ফোকাস করা উচিত সম্পূর্ণ যান্ত্রিক এবং বৈদ্যুতিক সিস্টেমে শুধুমাত্র মোটরের পরিবর্তে।

1. যান্ত্রিক সংযোগ পরিদর্শন করুন:মাউন্টিং হার্ডওয়্যার, কাপলিং এবং ট্রান্সমিশন উপাদানগুলি আলগা করার জন্য পরীক্ষা করুন বা অস্বাভাবিক পরিধান।
2. অপারেটিং আচরণ নিরীক্ষণ:অপ্রত্যাশিত কম্পন, শব্দ, তাপমাত্রা বৃদ্ধি বা অবস্থানগত বিচ্যুতি নির্দেশ করতে পারে যান্ত্রিক বা বৈদ্যুতিক সমস্যা উন্নয়নশীল।
3. তারের চেক করুন:ক্ষতি, শিথিলতা বা দূষণের জন্য শক্তি এবং প্রতিক্রিয়া সংযোগগুলি পরিদর্শন করুন।
4. আবেদন লোড পর্যালোচনা করুন:একটি মেশিন যা ধীরে ধীরে তার পেলোড বাড়িয়েছে তা শেষ পর্যন্ত আসলটিকে ছাড়িয়ে যেতে পারে গতি নকশা।
5. সঠিক পরিবেশগত অবস্থা বজায় রাখুন:নির্দিষ্ট IP54 সুরক্ষাকে প্রকাশ করার অনুমতি হিসাবে ব্যাখ্যা করা উচিত নয় অতিরিক্ত মূল্যায়ন ছাড়াই যেকোনো পরিবেশে মোটর।
6. সঠিক প্রতিস্থাপন পদ্ধতি ব্যবহার করুন:প্রতিস্থাপন প্রাসঙ্গিক Schneider ডকুমেন্টেশন এবং মেশিন নিরাপত্তা অনুসরণ করা উচিত পদ্ধতি

রক্ষণাবেক্ষণের লক্ষ্য কেবল মোটর সচল রাখা নয়। এটা সংরক্ষণ করা হয় অবস্থান নির্ভুলতা, অনুমানযোগ্য চক্র কর্মক্ষমতা, যান্ত্রিক নিরাপত্তা এবং সামগ্রিক সরঞ্জাম প্রাপ্যতা।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

আপনার প্রকল্পের জন্য সঠিক Schneider ILM1001P01A0000 প্রয়োজন?

একটি সমন্বিত servo উপাদান নির্বাচন করা সহজ যখন প্রযুক্তিগত বৈশিষ্ট্য এবং আবেদনের প্রয়োজনীয়তা একসাথে পর্যালোচনা করা হয়।ডংগুয়ান নানচেং মাও হুই মেশিনারি ইকুইপমেন্ট ট্রেডিং কোং, লি.প্রয়োজন শিল্প ক্রেতাদের সমর্থন করতে পারেন পণ্য সনাক্তকরণ, সোর্সিং এবং প্রতিস্থাপনের প্রয়োজনীয়তার সাথে সহায়তা অটোমেশন সরঞ্জাম।

আপনি যদি একটি বিদ্যমান ইউনিট প্রতিস্থাপন করছেন, একটি নতুন মেশিন প্রস্তুত করছেন, বা কিনা তা পরীক্ষা করছেন Schneider ILM1001P01A0000 আপনার সিস্টেমের সাথে মেলে, সঠিক অংশ নম্বর প্রদান করুন এবং উপলব্ধ মেশিন তথ্য। আমাদের দল প্রয়োজনীয় কনফিগারেশন পর্যালোচনা করতে সাহায্য করতে পারে, আপনি একটি অর্ডার দেওয়ার আগে স্পেসিফিকেশন এবং সরবরাহের বিবরণ।

আমাদের সাথে যোগাযোগ করুন আজ আপনার Schneider ILM1001P01A0000 সোর্সিং নিয়ে আলোচনা করতে প্রয়োজনীয়তা এবং আপনার শিল্প অটোমেশন প্রকল্পের জন্য একটি উপযুক্ত সমাধান খুঁজুন।
