Schneider ILM0702P01A0000 কি এবং কিভাবে এটি কমপ্যাক্ট সার্ভো মোশন সমর্থন করে?

স্নাইডার ILM0702P01A0000 কি?

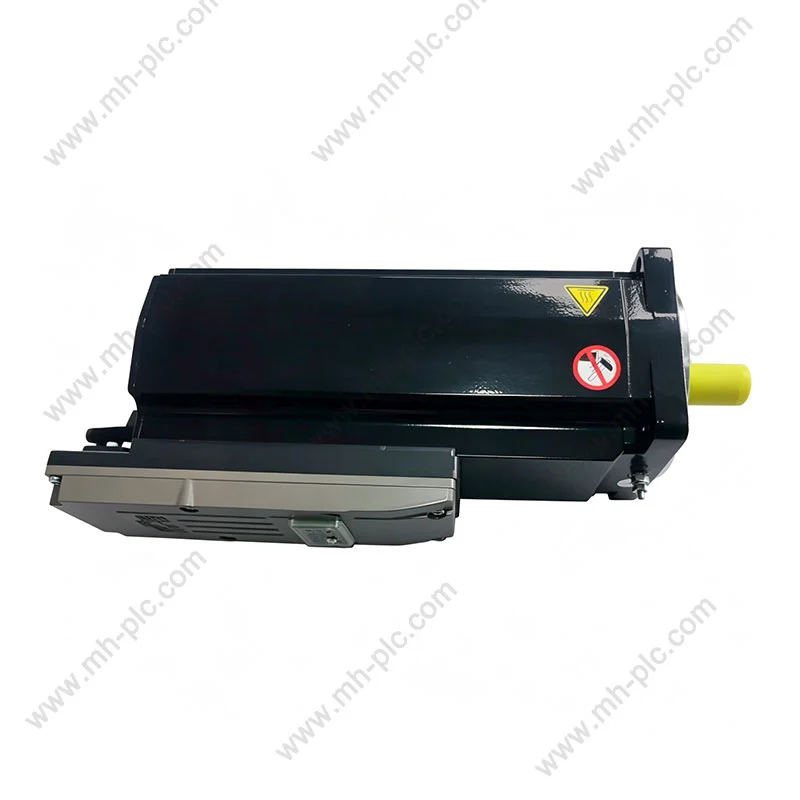

স্নাইডার ILM0702P01A0000 হল একটি Lexium 62 ILM ইন্টিগ্রেটেড সার্ভো মোটর যা PacDrive 3 মোশন-কন্ট্রোল আর্কিটেকচারের জন্য ডিজাইন করা হয়েছে। স্নাইডার ইলেকট্রিক এটিকে 1.7 Nm একটি অবিচ্ছিন্ন স্টল টর্ক, 720 W এর নামমাত্র আউটপুট শক্তি এবং 6000 rpm এর নামমাত্র গতি সহ একটি সমন্বিত সার্ভো মোটর হিসাবে তালিকাভুক্ত করে। নির্দিষ্ট কনফিগারেশন একটি হোল্ডিং ব্রেক অন্তর্ভুক্ত না.

একটি প্রচলিত ব্যবস্থার বিপরীতে যেখানে একটি মোটর এবং ড্রাইভ ইলেকট্রনিক্স আলাদাভাবে ইনস্টল করা যেতে পারে, একটি সমন্বিত সার্ভো মডিউল মোটর-সাইড ইউনিটে গুরুত্বপূর্ণ ড্রাইভ ফাংশন নিয়ে আসে। এই স্থাপত্যটি একাধিক অক্ষ বা মডুলার যান্ত্রিক বিভাগ সহ মেশিনগুলিতে বিশেষভাবে উপযোগী হতে পারে যেখানে ক্যাবিনেট হার্ডওয়্যার হ্রাস করা এবং সংযোগগুলি সরলীকরণ করা গুরুত্বপূর্ণ ডিজাইনের উদ্দেশ্য।

স্নাইডার ইলেকট্রিক ILM আর্কিটেকচারটিকে প্লাগ-এন্ড-প্লে প্রযুক্তি, হাইব্রিড তারের মাধ্যমে দ্রুত আন্তঃসংযোগ এবং তারের এবং ক্যাবিনেটের স্থান হ্রাস করার জন্য সমর্থনকারী হিসাবে বর্ণনা করে। প্রস্তুতকারকের পণ্যের তথ্য বলে যে আর্কিটেকচার অ্যাপ্লিকেশন এবং সিস্টেম কনফিগারেশনের উপর নির্ভর করে 70% পর্যন্ত কম ক্যাবলিং, 90% পর্যন্ত কম ক্যাবিনেট স্পেস এবং 90% পর্যন্ত কম তারের সময় প্রদান করতে পারে।

কিভাবে ইন্টিগ্রেটেড সার্ভো আর্কিটেকচার কাজ করে?

মূল ধারণা বিকেন্দ্রীকরণ। একটি কেন্দ্রীয় বৈদ্যুতিক ক্যাবিনেটে প্রতিটি ড্রাইভ উপাদানকে কেন্দ্রীভূত করার পরিবর্তে, সমন্বিত সার্ভো মডিউলগুলি গতি-নিয়ন্ত্রণ হার্ডওয়্যারের অংশকে যান্ত্রিক অক্ষের কাছাকাছি নিয়ে যায়।

এই পদ্ধতিটি অনেকগুলি স্বাধীনভাবে নিয়ন্ত্রিত অক্ষ ধারণকারী মেশিনগুলির জন্য মূল্যবান হতে পারে। একটি মডুলার মেশিনে বিভিন্ন অবস্থানে যান্ত্রিক ইউনিট থাকতে পারে যখন গতি হার্ডওয়্যারটি প্রাসঙ্গিক মোটরের কাছাকাছি থাকে। ফলাফলটি একটি ক্লিনার মেশিন লেআউট এবং একটি কেন্দ্রীয় ক্যাবিনেট এবং প্রতিটি অক্ষের মধ্যে কম দীর্ঘ পৃথক সংযোগ হতে পারে।

নকশাটি বিশেষভাবে প্রাসঙ্গিক যখন মেশিন নির্মাতাদের সীমিত ক্যাবিনেটের স্থানের সাথে নির্ভুল গতির ভারসাম্য বজায় রাখতে হবে। যাইহোক, একটি সমন্বিত মোটর নির্বাচন করা উচিত নয় কারণ এর শারীরিক আকার বা রেট পাওয়ার উপযুক্ত বলে মনে হয়। বৈদ্যুতিক সামঞ্জস্যতা, কন্ট্রোলার আর্কিটেকচার, প্রতিক্রিয়া প্রয়োজনীয়তা, তারের নকশা, তাপীয় অবস্থা, যান্ত্রিক লোডিং, এবং মেশিন নিরাপত্তা প্রয়োজনীয়তাও পরীক্ষা করা আবশ্যক।

প্রধান স্পেসিফিকেশন কি?

নিম্নলিখিত স্পেসিফিকেশনগুলি ILM0702P01A0000 মূল্যায়নের জন্য একটি ব্যবহারিক সূচনা বিন্দু প্রদান করে। স্নাইডার ইলেক্ট্রিকের পণ্যের তথ্য এবং প্রযুক্তিগত ডকুমেন্টেশন নিচে দেখানো মূল মান চিহ্নিত করে।

থার্ড-পার্টি ডিস্ট্রিবিউটর ডেটা এই মডেলের জন্য একটি 11 মিমি শ্যাফ্ট ব্যাস, একটি 70 মিমি ফ্ল্যাঞ্জের আকার এবং 226 মিমি সামগ্রিক দৈর্ঘ্য তালিকাভুক্ত করে। চূড়ান্ত মেশিন ডিজাইনের জন্য, তবে, মাত্রিক অঙ্কন এবং প্রস্তুতকারকের বর্তমান প্রযুক্তিগত ডকুমেন্টেশনকে নিয়ন্ত্রণকারী রেফারেন্স হিসাবে বিবেচনা করা উচিত।

টর্ক এবং গতি কিভাবে বোঝা উচিত?

সার্ভো নির্বাচনের একটি সাধারণ ভুল শুধুমাত্র সর্বোচ্চ গতির দিকে তাকাচ্ছে। একটি সফল গতি অক্ষের জন্য মোটরকে অ্যাপ্লিকেশনটির সম্পূর্ণ টর্ক-স্পিড প্রোফাইল সন্তুষ্ট করতে প্রয়োজন।

ILM0702P01A0000 এর একটি নামমাত্র গতি আছে 6000 rpm এবং একটি অবিচ্ছিন্ন স্টল টর্ক 1.7 Nm। এর নথিভুক্ত পিক স্টল টর্ক হল 7.6 Nm। এই পরিসংখ্যানগুলিকে বিনিময়যোগ্য মান হিসাবে বিবেচনা না করে নির্মাতার অপারেটিং অবস্থার মধ্যে ব্যাখ্যা করা উচিত।

• ক্রমাগত টর্ক:লোডের সাথে প্রাসঙ্গিক যা দীর্ঘ সময় ধরে বজায় রাখতে হবে।
• পিক টর্ক:ত্বরণ, হ্রাস, বা স্বল্প-সময়ের লোডের শিখরগুলির সাথে প্রাসঙ্গিক।
• নামমাত্র গতি:মোটর প্রয়োজনীয় মেশিন চক্র পূরণ করতে পারে কিনা তা নির্ধারণ করতে সাহায্য করে।
• লোড জড়তা:ত্বরণ কর্মক্ষমতা এবং সার্ভো টিউনিং প্রভাবিত করে।
• ট্রান্সমিশন অনুপাত:মোটর দ্বারা দেখা টর্ক এবং গতির প্রয়োজনীয়তা পরিবর্তন করে।

ইঞ্জিনিয়ারদের তাই মোটর নিশ্চিত করার আগে প্রকৃত লোড টর্ক, ত্বরণ ঘূর্ণন সঁচারক বল, প্রতিফলিত জড়তা, ডিউটি ​​চক্র এবং প্রয়োজনীয় অপারেটিং গতি গণনা করা উচিত।

কেন প্রতিক্রিয়া গুরুত্বপূর্ণ?

মোটর আসলে কী করছে তা নির্ধারণ করতে সার্ভো সিস্টেমগুলি প্রতিক্রিয়ার উপর নির্ভর করে। ILM0702P01A0000 নিখুঁত একক-টার্ন SinCos Hiperface ফিডব্যাক ব্যবহার করে, নির্মাতার ডকুমেন্টেশন স্পীড ফিডব্যাক রেজোলিউশনের জন্য 128 পিরিয়ড নির্দিষ্ট করে।

ব্যবহারিক পরিভাষায়, প্রতিক্রিয়া নিয়ন্ত্রণ ব্যবস্থার অবস্থান এবং গতি নিরীক্ষণ করতে সাহায্য করে যাতে নির্দেশিত আন্দোলনকে প্রকৃত মোটর আচরণের সাথে তুলনা করা যায়। পুনরাবৃত্তিযোগ্য অবস্থান, সমন্বিত অক্ষ, নিয়ন্ত্রিত ত্বরণ, এবং সঠিক গতি প্রোফাইল প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য এটি অপরিহার্য।

একটি বিদ্যমান সার্ভো মোটর প্রতিস্থাপন করার সময়, অনুরূপ শক্তি এবং টর্ক সহ অন্য একটি মোটর বিদ্যমান নিয়ন্ত্রণ ব্যবস্থার সাথে সঠিকভাবে যোগাযোগ করবে বলে অনুমান না করে প্রকৌশলীদের প্রতিক্রিয়ার ধরনটি যাচাই করা উচিত।

কিভাবে এটি মেশিন ওয়্যারিং সহজ করতে পারে?

ILM আর্কিটেকচারের কেন্দ্রীয় সুবিধাগুলির মধ্যে একটি হল মেশিন ওয়্যারিং এর পদ্ধতি। স্নাইডার ইলেকট্রিক সংকেত এবং পাওয়ার লেভেলের জন্য হাইব্রিড কেবল ব্যবহার করে দ্রুত আন্তঃসংযোগ বর্ণনা করে এবং ক্যাবলিং, ক্যাবিনেট স্পেস এবং ওয়্যারিং সময় সম্ভাব্য হ্রাস হাইলাইট করে।

এটি অসংখ্য অক্ষ সহ মেশিনে বিশেষভাবে কার্যকর হতে পারে। প্রথাগত আর্কিটেকচারে ক্যাবিনেট এবং পৃথক মোটরগুলির মধ্যে ভ্রমণের জন্য একাধিক মোটর শক্তি, প্রতিক্রিয়া এবং নিয়ন্ত্রণ সংযোগের প্রয়োজন হতে পারে। একটি বিকেন্দ্রীভূত স্থাপত্য সেই ভৌত বিন্যাসকে পরিবর্তন করতে পারে এবং মেশিন মডুলারাইজেশনকে সহজ করতে পারে।

এই সার্ভো মোটর কোথায় ব্যবহার করা যেতে পারে?

ILM0702P01A0000 সাধারণ-উদ্দেশ্য মোটর অ্যাপ্লিকেশনের পরিবর্তে শিল্প গতি-নিয়ন্ত্রণ আর্কিটেকচারের উদ্দেশ্যে। এর সমন্বিত নকশাটি মেশিন অক্ষের জন্য বিবেচনা করা যেতে পারে যেখানে নিয়ন্ত্রিত অবস্থান, সমন্বিত গতি এবং বিকেন্দ্রীভূত ড্রাইভ আর্কিটেকচার প্রয়োজন।

অ্যাপ্লিকেশন উপযুক্ততা সম্পূর্ণ সিস্টেম নকশা উপর নির্ভর করে. মোটরের টর্ক, গতি, প্রতিক্রিয়া, পরিবেশগত রেটিং, যান্ত্রিক ইন্টারফেস, কন্ট্রোলার সামঞ্জস্য, এবং ডিউটি ​​চক্র সবই স্থাপনের আগে মূল্যায়ন করা উচিত।

ইনস্টলেশনের আগে ইঞ্জিনিয়ারদের কী পরীক্ষা করা উচিত?

শিল্প অটোমেশন উপাদান ক্রয় বা প্রতিস্থাপন করার সময় সঠিক সনাক্তকরণ বিশেষভাবে গুরুত্বপূর্ণ। ILM0702P01A0000 ইনস্টল করার আগে, নিম্নলিখিত চেকলিস্টটি বিবেচনা করুন:

1. মডেল নম্বর:নিশ্চিত করুন যে সম্পূর্ণ অংশ নম্বরটি হল ILM0702P01A0000৷
2. ব্রেক কনফিগারেশন:এই মডেল একটি হোল্ডিং ব্রেক ছাড়া নির্দিষ্ট করা হয়.
3. পাওয়ার প্রয়োজনীয়তা:যাচাই করুন যে সিস্টেমের বৈদ্যুতিক আর্কিটেকচার নথিভুক্ত 250-700 V রেটযুক্ত সরবরাহ পরিসরের সাথে সামঞ্জস্যপূর্ণ।
4. কন্ট্রোলার সামঞ্জস্যতা:উদ্দিষ্ট PacDrive 3 আর্কিটেকচার এবং মোশন কন্ট্রোলারের সাথে সামঞ্জস্য নিশ্চিত করুন।
5. প্রতিক্রিয়া:নিশ্চিত করুন যে নিয়ন্ত্রণ ব্যবস্থা নির্দিষ্ট প্রতিক্রিয়া ব্যবস্থা সমর্থন করে।
6. যান্ত্রিক মাত্রা:ফ্ল্যাঞ্জ, খাদ ব্যাস, খাদের দৈর্ঘ্য, মাউন্টিং ওরিয়েন্টেশন এবং উপলব্ধ ক্লিয়ারেন্স পরীক্ষা করুন।
7. লোড বৈশিষ্ট্য:টর্ক, জড়তা, ত্বরণ, গতি এবং দায়িত্ব চক্র গণনা করুন।
8. ক্যাবলিং:সিস্টেমের জন্য সঠিক অনুমোদিত কেবল এবং সংযোগ ব্যবস্থা ব্যবহার করুন।
9. পরিবেশ:প্রযোজ্য ডকুমেন্টেশনের বিপরীতে তাপমাত্রা, ধুলো, আর্দ্রতা, কম্পন এবং ইনস্টলেশনের শর্তগুলি নিশ্চিত করুন।

কি রক্ষণাবেক্ষণ সমস্যা বিবেচনা করা উচিত?

সার্ভো মোটর হল নির্ভুল উপাদান, তাই রক্ষণাবেক্ষণ অপারেটিং অবস্থার পাশাপাশি মোটর নিজেই ফোকাস করা উচিত। অত্যধিক তাপ, দূষণ, যান্ত্রিক ত্রুটি, তারের ক্ষতি, অস্বাভাবিক কম্পন, বা অস্বাভাবিক লোডিং সিস্টেমের কর্মক্ষমতা প্রভাবিত করতে পারে।

• যান্ত্রিক মাউন্টিং এবং শ্যাফ্ট কাপলিং শর্তগুলি পরিদর্শন করুন।
• দৃশ্যমান পরিধান বা ক্ষতির জন্য তারগুলি এবং সংযোগকারীগুলি পরীক্ষা করুন৷
• অস্বাভাবিক তাপমাত্রা বৃদ্ধি পর্যবেক্ষণ করুন।
• অপ্রত্যাশিত কম্পন বা শব্দের তদন্ত করুন।
• পুনরাবৃত্ত অবস্থান বা গতি ত্রুটি পর্যালোচনা.
• নির্দিষ্ট পরিবেশগত অবস্থার মধ্যে মোটর এবং পার্শ্ববর্তী ইনস্টলেশন এলাকা রাখুন.
• প্রতিক্রিয়া, যোগাযোগ, বা ড্রাইভ-সম্পর্কিত ত্রুটিগুলি নির্ণয় করার সময় প্রস্তুতকারকের ডকুমেন্টেশন ব্যবহার করুন।

স্নাইডার ইলেকট্রিক বর্তমানে পণ্যের ডকুমেন্টেশন, সফ্টওয়্যার ডাউনলোড, পণ্য-নির্বাচন সংস্থান এবং প্রতিস্থাপন/প্রতিস্থাপন তথ্য তার পণ্য পৃষ্ঠা থেকে প্রদান করে।

ক্রয় করার আগে ক্রেতাদের কি যাচাই করা উচিত?

ইন্ডাস্ট্রিয়াল অটোমেশন কেনাকাটার জন্য পণ্যের নামের চেয়ে বেশি কিছু প্রয়োজন। প্রস্তাবিত উপাদানটি প্রয়োজনীয় মেশিন কনফিগারেশনের সাথে ঠিক মেলে কিনা একজন ক্রেতাকে নিশ্চিত করতে হবে।

বর্তমান ডিস্ট্রিবিউটর তথ্য ব্যাখ্যা করে কেন ক্রয়ের সময় স্টক এবং মূল্য যাচাই করা উচিত। উদাহরণস্বরূপ, প্রাপ্যতা এবং তালিকাভুক্ত দামগুলি পরিবেশক এবং অঞ্চল অনুসারে পরিবর্তিত হয়, যখন স্নাইডার ইলেকট্রিকের নিজস্ব আঞ্চলিক পৃষ্ঠাগুলি সেই বাজারের জন্য নির্দিষ্ট মূল্য এবং ক্রয় সংক্রান্ত তথ্য প্রদর্শন করতে পারে৷

ইন্টিগ্রেটেড সার্ভো আর্কিটেকচার বনাম প্রচলিত ক্যাবিনেট ড্রাইভ

উভয় স্থাপত্যকে সর্বজনীনভাবে উপযুক্ত হিসাবে বিবেচনা করা উচিত নয়। সঠিক পছন্দ মেশিন টপোলজি, অক্ষ গণনা, ক্যাবিনেটের সীমাবদ্ধতা, পরিবেশগত অবস্থা, পরিষেবার প্রয়োজনীয়তা, নিয়ন্ত্রণ আর্কিটেকচার এবং মোট ইনস্টলেশন নকশার উপর নির্ভর করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

চূড়ান্ত বিবেচনা

স্নাইডার ILM0702P01A0000 হল Lexium 62 ILM পরিবারের একটি বিশেষ সমন্বিত সার্ভো মোটর। এর 720 W নামমাত্র আউটপুট, 1.7 Nm একটানা স্টল টর্ক, 6000 rpm নামমাত্র গতি, পরম একক-টার্ন সিনকস হাইপারফেস ফিডব্যাক এবং ব্রেক-মুক্ত কনফিগারেশন এটিকে সাধারণ সার্ভো মোটরের পরিবর্তে একটি স্পষ্টভাবে সংজ্ঞায়িত উপাদান করে তোলে।

এর ইন্টিগ্রেটেড আর্কিটেকচার বিশেষ করে মডুলার, মাল্টি-অক্ষ, বা স্থান-সীমাবদ্ধ অটোমেশন সরঞ্জামের সাথে কাজ করা মেশিন নির্মাতাদের জন্য প্রাসঙ্গিক। ক্যাবিনেটের স্থান এবং তারের সম্ভাব্য হ্রাস মেশিনের স্থাপত্যকে সরল করতে পারে, যখন ফিল্ড-মাউন্ট করা নকশা আরও বিতরণ করা সরঞ্জাম লেআউটকে সমর্থন করতে পারে। স্নাইডার ইলেকট্রিক বিশেষভাবে ILM পদ্ধতির বৈশিষ্ট্য হিসাবে ক্যাবলিং, ক্যাবিনেট স্পেস এবং তারের সময় হ্রাসকে হাইলাইট করে।

ক্রয় এবং প্রতিস্থাপন প্রকল্পগুলির জন্য, শুধুমাত্র চেহারা বা শক্তি দ্বারা মডেলের সাথে মিল না করে সম্পূর্ণ কনফিগারেশন যাচাই করা সবচেয়ে গুরুত্বপূর্ণ পদক্ষেপ। বৈদ্যুতিক সামঞ্জস্য, কন্ট্রোলার আর্কিটেকচার, প্রতিক্রিয়া, যান্ত্রিক মাত্রা, ব্রেক প্রয়োজনীয়তা, পরিবেশগত অবস্থা, তারের কনফিগারেশন, এবং মেশিন লোড সব ইনস্টলেশনের আগে পর্যালোচনা করা উচিত।
